罐下采样器不能缺少的部分
  • 来源:
  • 发布时间: 2020-06-19 08:54:40
  • 次浏览
        常使用的罐下采样器是怎么来工作的,它是有什么组成的呢?其实很简单,罐下取样器主要分为两大部件,罐内部件和罐外部件,其工作原理也是围绕这两部分设计的。

        罐内部件:主要包括等比例伸缩桁架及固定在其上的取样管线。伸缩桁架根据罐高度分为小型(S型,6节结构)、中型(M型,9节结构)和大型(L型,12节结构),无论哪一型,从几何学上看节数都是6的倍数,这样通过简单的几何原理即可将符合《石油液体手工取样法》标准规定的上部样(1/6液面处)、中部样(1/2液面处)、下部样(5/6液面处)分布在等比例伸缩桁架上,桁架取用密封的不锈钢管组成,而每个取样点都是独立的?10不锈钢取样管线固定在桁架上,所有管线汇集到桁架下节点处,分别连接到通过法兰固定在罐壁上的罐外部件对应的接口上,也可以简单地将固定的底部样、出口液面样分别连接到罐外部件对应的接口上,实现罐内和罐外的对应互通。罐内进油后,通过浮盘或浮球组的拉升和桁架自身浮力的共同作用,伸缩桁架会均匀地等比例地随液面上升,从而使得各取样点准确地到达标准规定的位置。

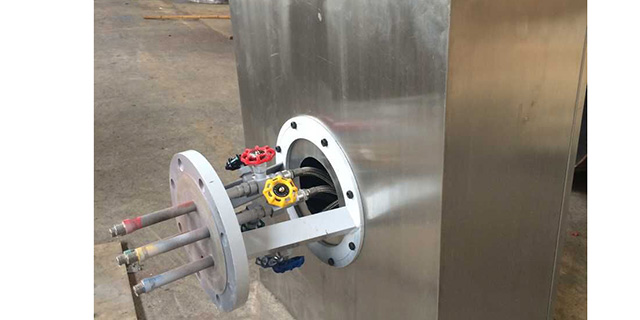

        罐外部件:主要包括实现独立进行罐内分布各点的取样阀组、紧急切断阀、“死样”循环置换泵等,其中取样阀是二位三通阀,一个进口,而循环置换和取样用不同出口,可以保证完全的循环置换;紧急切断阀为常开的二位多通阀(自主专利),用于故障时紧急关闭和在线维修维护;循环泵为自主研制的气动油缸泵,可靠性极好,适用于任何介质。

        灌下采样器罐内外接通后,每个取样管线都独立通过紧急切断阀进入一个取样阀(二位三通阀)的入口,取样阀的一个出口作为取样口,另一个出口作为循环回油口,上、中、下部样、出口液面样、底部样等的全部回油口经过一个流量分配器共同汇集到一个回油管,回油管进入循环泵的入口,泵的出口通过紧急切断阀连到罐内,形成一个全密闭的自循环系统。循环泵通过气动缸驱动,当打开压缩空气时,泵开始运行,此时,罐内的上、中、下部样、底部样、出口液面样管线内的介质同时流向循环泵入口,然后通过泵循环回罐底部吧,运行几十秒后,每个取样阀处都是从取样点过来的实时油样,此时关闭循环泵,从各取样阀直接取出对应的样品。
